Regelungsverfahren

Chart



MoMAS ® verwendet ein Regelungsverfahren, das für den zyklisch ablaufenden Strangpressprozess sehr gut geeignet ist. Besonders vorteilhaft ist dabei, dass das nicht-lineare Verhalten und die grosse Trägheit des Prozesses die Regelung nicht beeinträchtigen.

Isothermes Strangpressen und Temperaturregelung mit MoMAS ®

Kern von MoMAS ® ist die Temperaturerfassung und -regelung, die für Aluminium und andere Metalle vorteilhaft eingesetzt werden kann. Sie bietet die Möglichkeit der Einhaltung der Austrittstemperatur auf einen konstanten vorgegebenen Wert. Hierzu wird der optimale Pressgeschwindigkeitsverlauf ermittelt und dem unterlagerten Geschwindigkeitsregelkreis als Führungsgrößenverlauf vorgegeben. MoMAS bietet die Verkürzung der Presszeit pro Barren, indem es in Verbindung mit sukzessiver Ofentemperaturabsenkung eingesetzt werden kann. Bei Vorhandensein eines Induktionsofens mit der Möglichkeit der Regelung des axialen Temperaturgradienten im Barren kann mit MoMAS isothermes Strangpressen bei konstanter Pressgeschwindigkeit erzielt werden.

MoMAS ® ist auf dem prädiktiven und iterativ lernenden Regelungsprinzip aufgebaut. Diese äußerst robuste Offline-Regelung - ergänzt durch eine Online-Überwachung - erlaubt vielfältige Möglichkeiten zur Optimierung des Strangpressprozesses. Durch die Offline-Optimierung können Messsignale nichtkausal gefiltert und Totzeiten eliminiert werden.

Die Strangpressanlage insbesondere die SPS bleibt während des Pressvorgangs von Eingriffen verschont. Die Signale in der SPS werden nur abgehört.

MoMAS ® besteht aus einem handelsüblichen Industrie-PC mit Windows-Betriebssystem und einer Messkarte mit Echtzeitbetriebssystem zur Datenerfassung und Signalverarbeitung, einer Interface-Einheit zur Potentialtrennung und Vorfilterung und falls erforderlich einem Lagesensor zur Erfassung der Stempelposition. Voraussetzung für den Einsatz von MoMAS ® ist das Vorhandensein einer hydraulischen Verstelleinrichtung (z.B. eine Schwenkwinkelpumpe). Weiterhin wären eine SPS-Maschinensteuerung (z.B. S5), eine unterlagerte Geschwindigkeitsregelung, sowie ein temperaturgeregelter Barrenaufheizofen von Vorteil.

Folgende Automatisierungsgrade sind möglich
* Installation von Einrichtungen zur Temperaturmessung und Visualisierung der Prozessgrößen
* Halbautomatischer Betrieb: Aufbau des Systems zur Ermittlung und Darstellung des günstigsten Pressgeschwindigkeitsverlaufs, der vom Operateur bestätigt oder modifiziert weitergegeben wird.
* Instandsetzung des automatischen Betriebs, bei dem eine selbsttätige Aufschaltung des
ermittelten optimalen Geschwindigkeitsverlaufs erfolgt.



iso

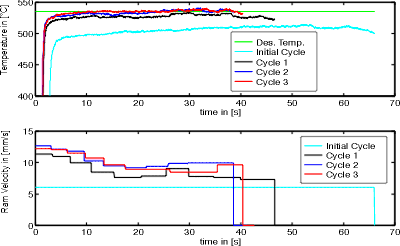

Runs of profile temperature and ram speed over cycles retrieved from the MoMAS Data base

Um die Wirkungsweise von MoMAS ® kennen zu lernen, klicken Sie bitte hier Video !

Ein Beitrag über die Wirkungsweise von MoMAS ® wurde in ET 2000 als Best Paper ausgezeichnet .
