MoMAS: ® : Funktionen



Chart



MoMAS ®

- Erfasst die Prozessgrößen laufend und präsentiert deren Verlauf auf dem Bildschirm

- Berechnet optimale Verläufe der Eingaben zu Beginn eines Zyklus und überträgt sie zur SPS

- Speichert Verlaüfe für die beste Pressung und verbessert sie nach jedem Presszyklus

- Speichert die erfassten Prozessgrößen für jeden Zyklus in ASCII ab

MoMAS ® erfasst die Prozessgrößen Stempelgeschwindigkeit, Pressdruck, Profiltemperatur und Barrentemperatur während eines Presszyklus und stellt deren Verläufe am Bildschirm als Funktionen der Stempelposition dar. Ebenso werden die Verläufe der Größen des vorhergehenden Zyklus dargestellt. Ferner werden Informationen über die erzielte Presszeit sowie über den Mittelwert und die Standardabweichung der Profiltemperatur in den einzelnen Zyklen in Form eines Balkendiagramms präsentiert.
MoMAS ® berechnet den optimalen Stempelgeschwindigkeitsverlauf für isothermes Pressen anhand der im vergangenen Zyklus gemessenen und der vorgegebenen Daten und stellt diesen dem Presseführer vor. Im manuellen Modus kann er diesen eventuell modifizieren und an die SPS als Sollverlauf vorgeben. Im automatischen Modus wird der Verlauf direkt zur SPS übertragen.
MoMAS ®  verfügt über eine eigene Datenbank. In dieser werden alle Daten für jede Pressung abgelegt. Zusätzlich werden alle Prozessparameter und Eingabeverläufe für die beste Pressung abgelegt und bei Wiederverwendung der Matrize bzw. des Produkts automatisch abgerufen.

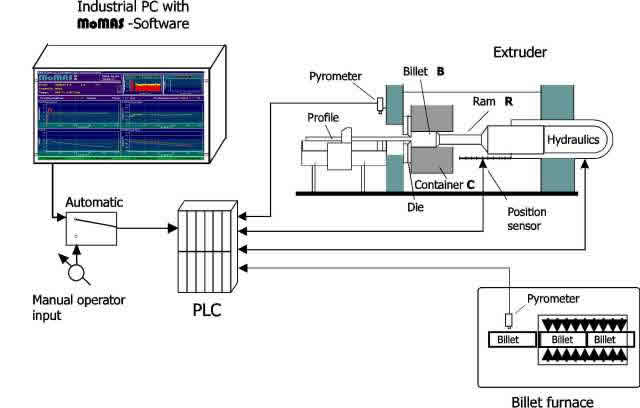

strang

Verfügbare Eingabefunktionen für die Optimierung mit MoMAS ®

1. Manuelle Optimierung mit Stempelgeschwindigkeit als Stellfunktion
* Ein Barrentemperaturverlauf wird der Barrenofentemperaturregelung vom Operateur vorgegeben.
* Die tatsächliche Barrentemperatur wird vor dem Laden des Barrens in den Rezipienten gemessen.
* Der Verlauf der optimalen Eingabefunktion für den n-ten Zyklus (Stempelgeschwindigkeit bzw. Stellwinkel der Pumpe) wird in Abhängigkeit von der gemessenen Barrentemperatur, der Stempelgeschwindigkeit und der gemessenen Profilaustrittstemperatur im (n-1)-ten Zyklus sowie von der gemessenen Barrentemperatur im n-ten Presszyklus berechnet und auf dem Monitor eingeblendet. Der Operateur fährt diesem Verlauf durch geeigneten Manipulieren der Eingabe nach.

2. Automatische Optimierung mit Stempelgeschwindigkeit als Stellfunktion
* Ein Barrentemperaturverlauf wird der Barrenofentemperaturregelung vom Operateur vorgegeben.
* Die tatsächliche Barrentemperatur wird vor dem Laden des Barrens in den Rezipienten gemessen.
* Der Verlauf der optimalen Eingabefunktion (Stempelgeschwindigkeit bzw. Stellwinkel der Pumpe) wird wie unter 1. berechnet und als Führungsfunktion für den entsprechenden Regelkreis eingespeist.

3. Stempelgeschwindigkeitsoptimierung mit sukzessiver Barrentemperaturabsenkung
* Eine geeignete Barrentemperatur wird vom Presseführer gewählt und vorgegeben
* Die tatsächliche Barrentemperatur wird vor dem Laden des Barrens in den Rezipienten gemessen.
* Die Stempelgeschwindigkeit wird wie unter 1. berechnet und vorgegeben.
* Dieser Vorgang wird wiederholt bis die vorgegebenen Werte für die Profiltemperatur (Mittelwert und Varianz) erreicht werden.
* Sind die Werte erreicht, so wird die Barrentemperatur um einen vorgewählten Wert – z.B. 5°C - abgesenkt.
* Dieser Vorgang wird sukzessiv wiederholt bis die untere vorgegebene Barrentemperaturgrenze erreicht ist.

Optionen für den Grad der Automatisierung
1. Manueller Betrieb unter Berücksichtigung der Verläufe der Prozessgrößen
* Die gemessenen Prozessgrößen in vergangenen und gegenwärtigen Zyklen werden als Verläufe wahlweise in Abhängigkeit von Zeit oder Stempelposition angezeigt.
* Der Presseführer betreibt die Presse manuell unter Berücksichtigung der Auswirkung seiner Vorgaben, die er anhand der Verläufe beobachtet.

2. Manueller Betrieb mit Unterstützung vom MoMAS ® - Optimierungsalgorithmus
* Die Erfassung von Prozessgrößen und die Ermittlung der optimalen Eingabefunktion Stempelgeschwindigkeit / Barrentemperatur werden von MoMAS ® durchgeführt.
* Der vorgeschlagene Verlauf der Eingabefunktion wird auf dem Bildschirm angezeigt. Der Presseführer fährt diesen nach eigenem Ermessen manuell nach.

3. Semi-automatischer Betrieb
* Die neue Eingabe für die Stempelgeschwindigkeit / Barrentemperatur wird vor Beginn eines jeden Zyklus von MoMAS ® berechnet und am Bildschirm angezeigt.
* Der Presseführer quittiert den neu vorgeschlagenen Verlauf mit “annehmen” oder “alten Verlauf beibehalten”.
* Bei Annahme werden die neuen Einstellungen von MoMAS ® automatisch zur Anlagensteuerung übertragen.

4. Voll-automatischer Betrieb
* Die neue Eingabe für die Stempelgeschwindigkeit / Barrentemperatur wird vor Beginn eines jeden Zyklus von MoMAS ® berechnet und am Bildschirm angezeigt.
* Die neue Eingabe wird von MoMAS ® automatisch zur Anlagensteuerung übertragen. Die Presse wird mit dieser gefahren, sofern der Presseführer den Vorgang nicht unterbricht.

Weitere Funktionen
* Alle Prozessdaten werden im ASCII-Format abgespeichert und können in gängige Programme eingelesen werden (z.B. MS Word, MS Excel, Editor etc.).
* Die Daten sind mit entsprechender Netzwerkkarte an beliebige LAN-Netze ankoppelbar; Messdaten können so dezentral ausgewertet und in die betriebsinterne Messdatenerfassung eingebunden werden.
